折り畳み傘式移動用HEXビームの組立と
伸縮ポールへの装着用金具の製作

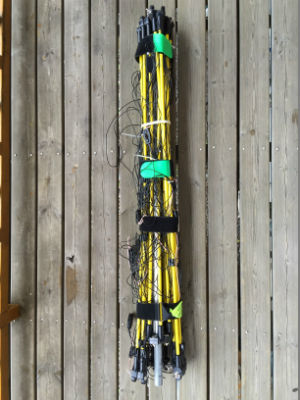

折り畳まれた状態のHEXビーム

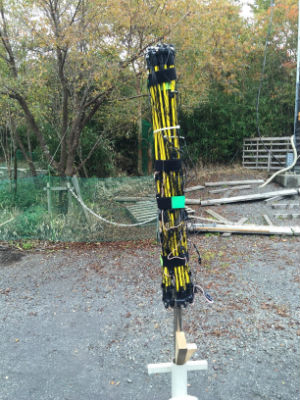

HEXビームをポールに突き刺す

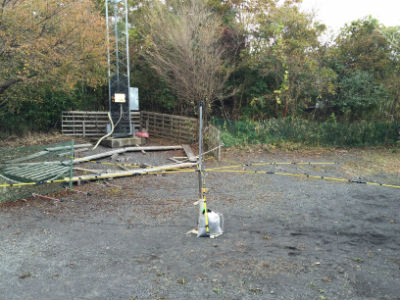

6本のスプレッダーを1本ず つ
順番に広げてゆく

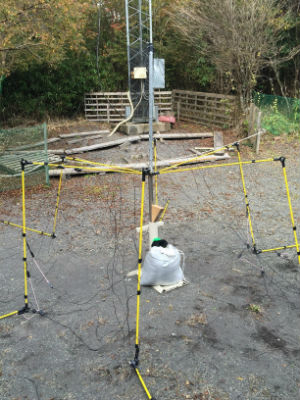

6本のスプレッダーを開ききる

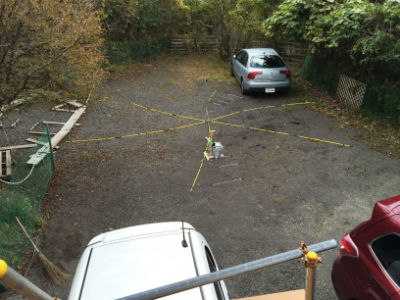

上から見たHEXビーム

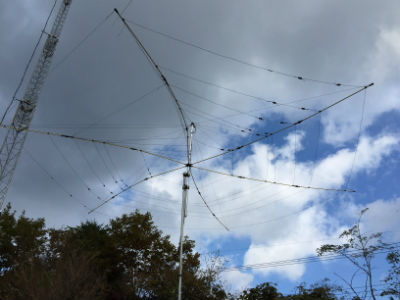

伸縮ポールを伸ばして完成

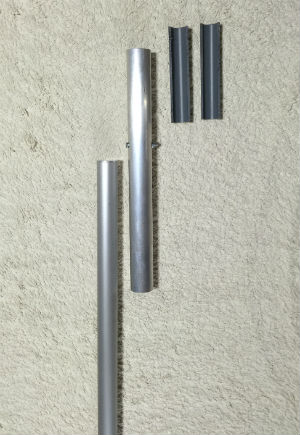

HEXビームを伸縮ポールに取り付けるための金具
左から、伸縮ポールの最上段(外径35mm)
外径40mm/内径36mmのアルミパイプ(長さ400mm)に
上部から150mmほどの所に貫通穴を開け、
M4のネジを通したもの。
外径32mm/内径25mmの塩ビパイプ(長さ150mm)を
縦に二つ割りにしたもの

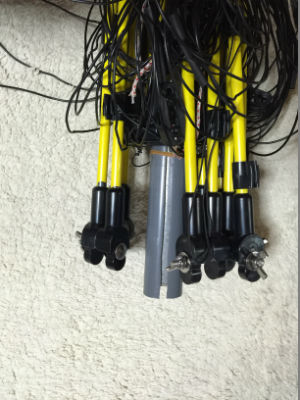

二つ割り塩ビパイプをHEXビーム下部の
支持パイプ(外径25mm、長さ140mm)にかぶせる。

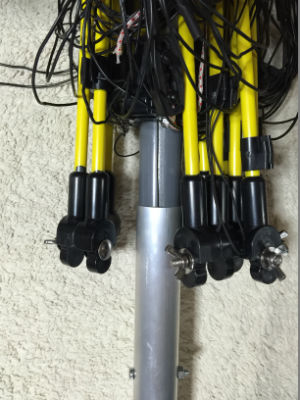

HEXビーム下部の支持パイプにかぶせた、二つ割の塩ビパイプに、外径40mm/内径36mmのアルミパイプを押し込む。

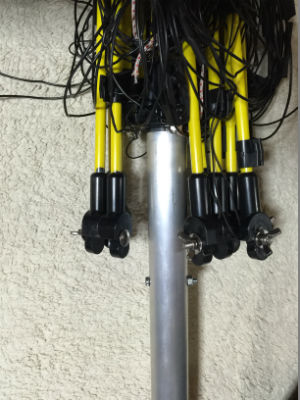

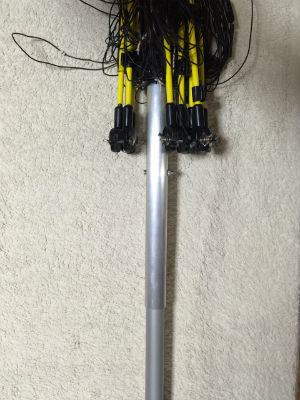

二つ割り塩ビパイプにアルミパイプを最後まで押し込む。

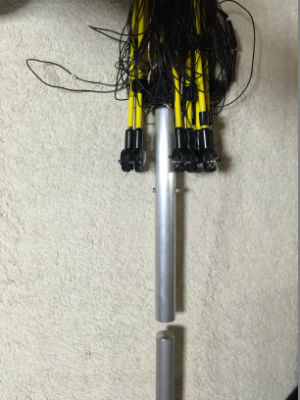

アルミパイプを伸縮ポールの最上段に上から差し込む。
アルミパイプの貫通ネジのところで、ドンツキとなる。

寸法的にぴったりだったため、特に固定はしていない。
心配であれば、アルミパイプ上部に割りを入れて、
ホースバンドで締める形にしても良いと思われる。
アルミパイプと伸縮ポールとの取り合いも
特に固定させていない状態で、アンテナを
回転させるのにちょうどよい感じとなった。
